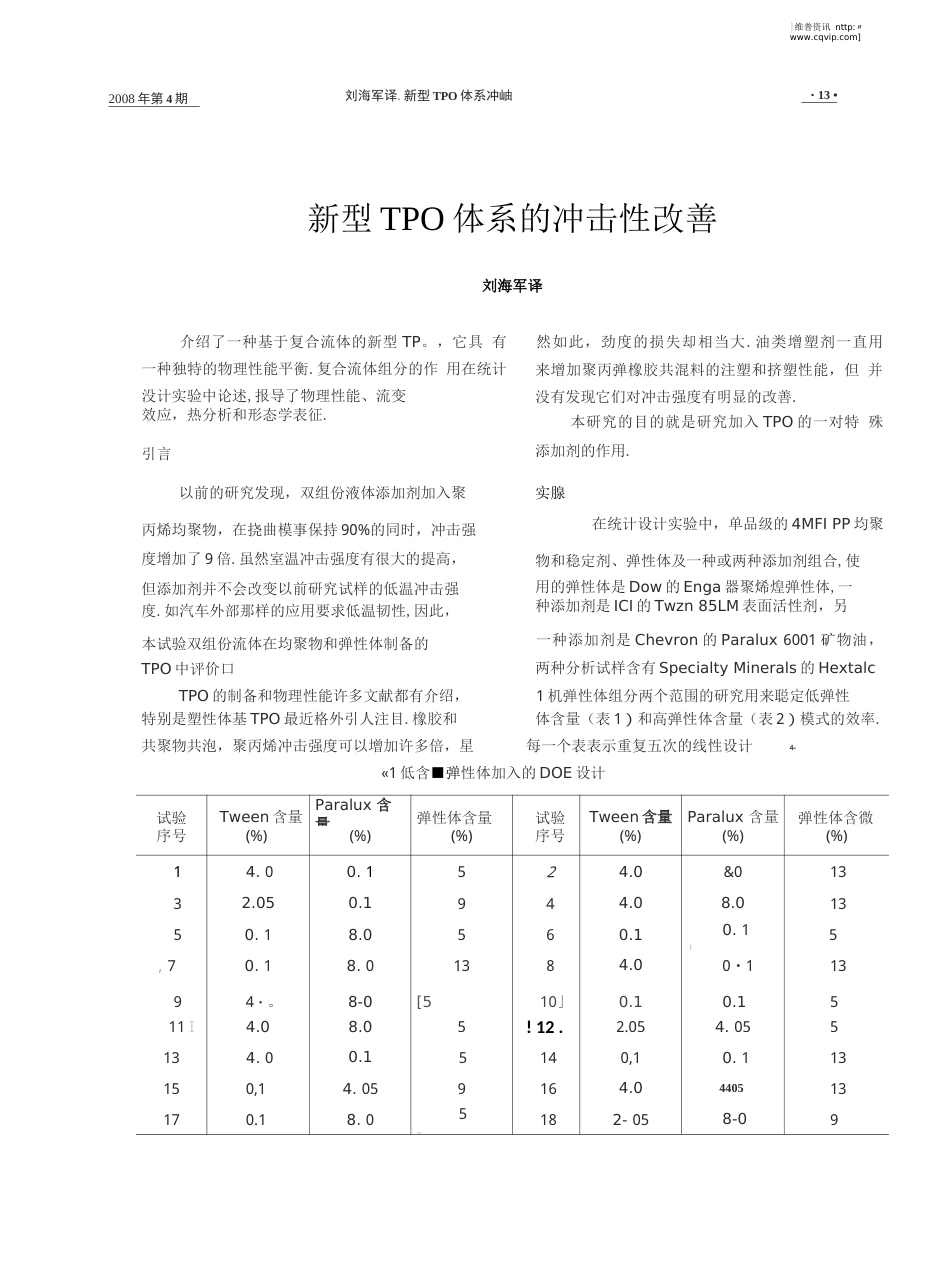

新型TPO体系的冲击性改善

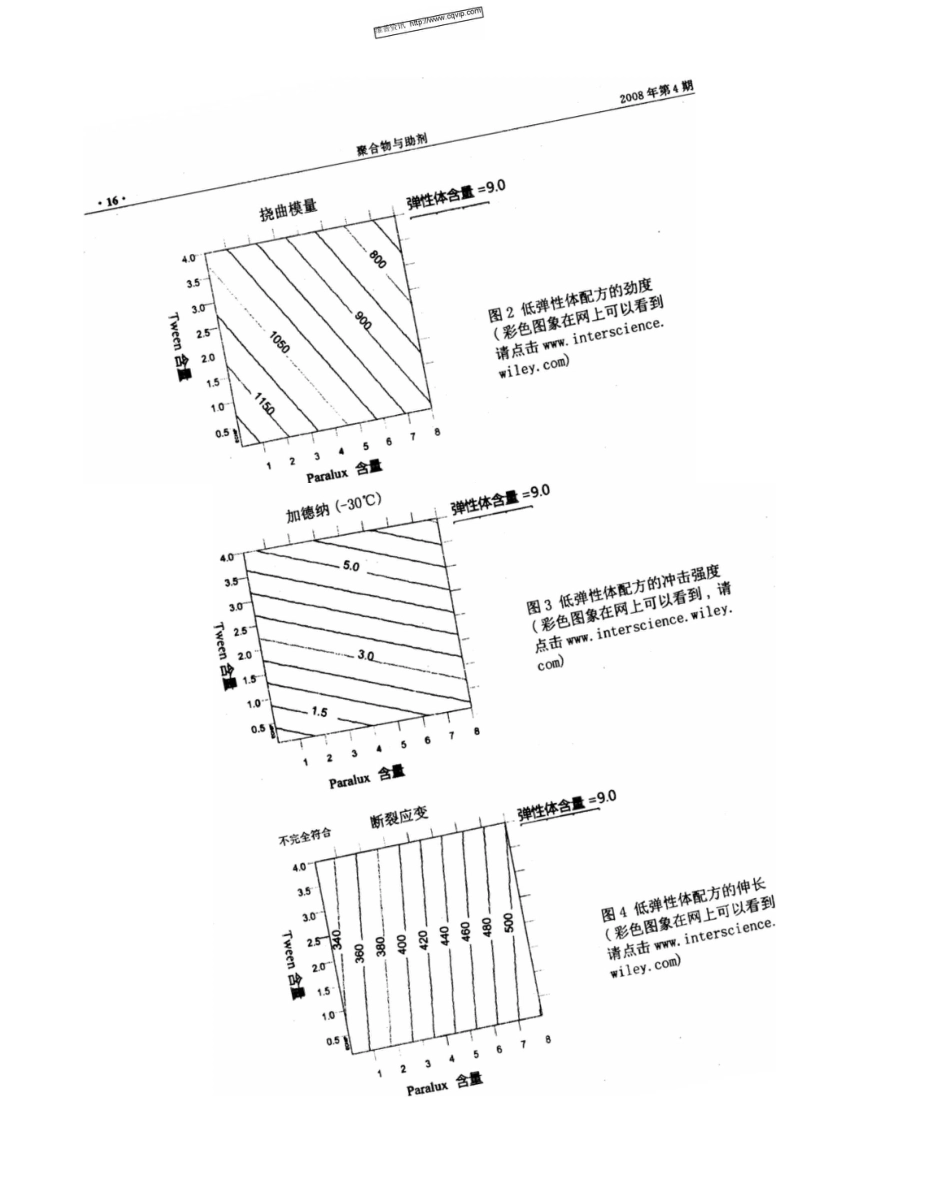

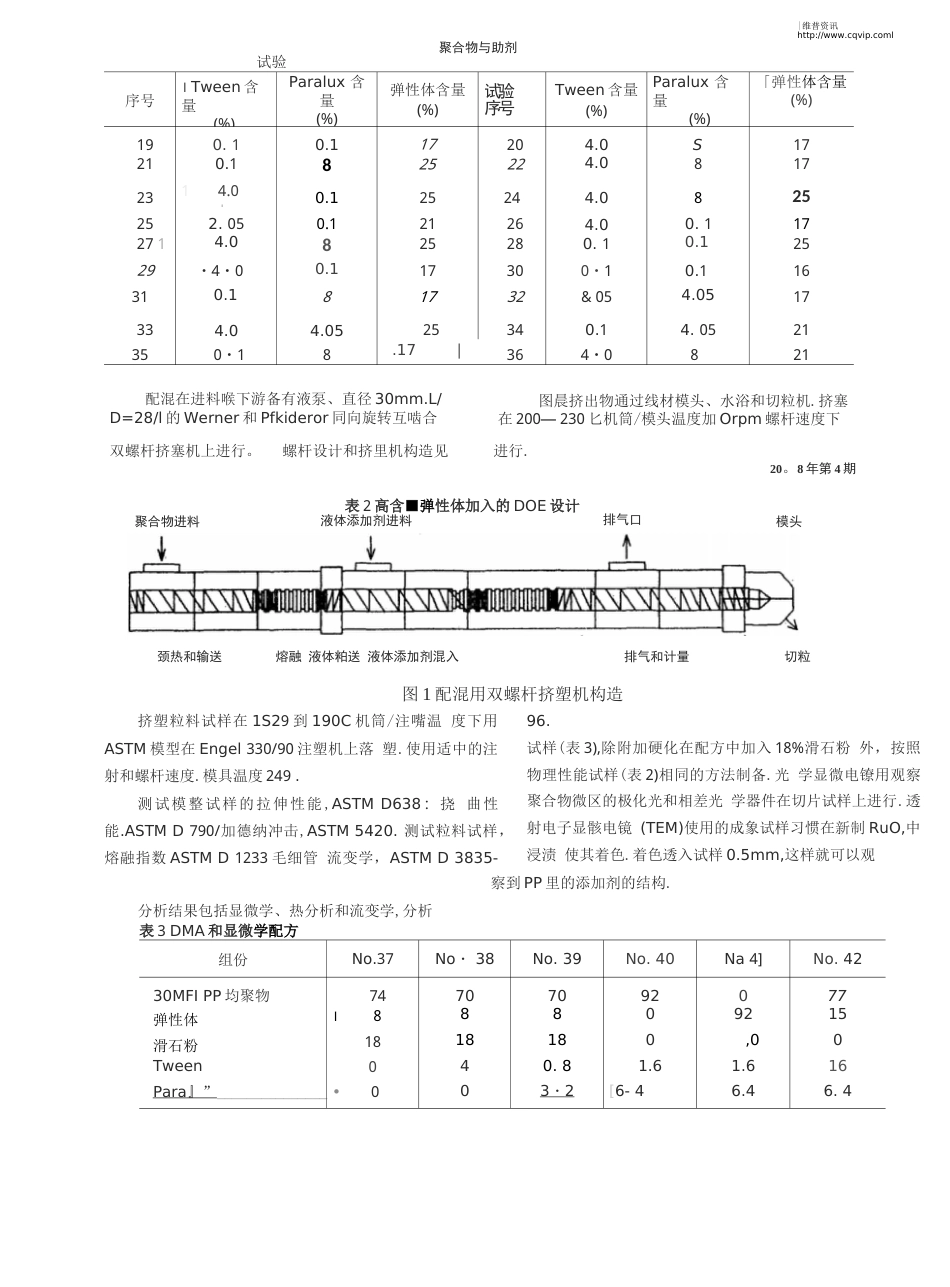

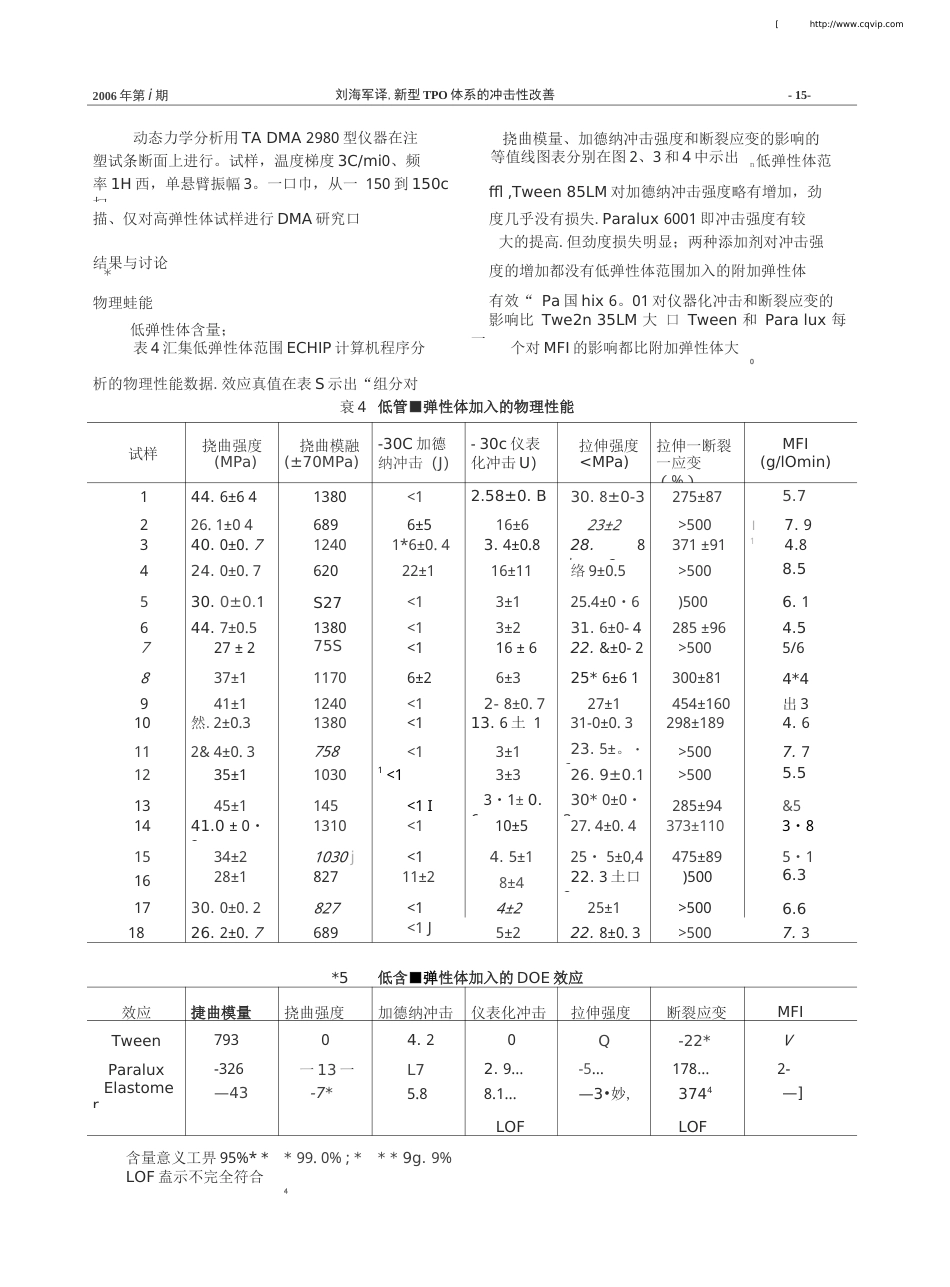

|维普资讯nttp:〃www.cqvip.com]新型TPO体系的冲击性改善刘海军译介绍了一种基于复合流体的新型TP。,它具有一种独特的物理性能平衡.复合流体组分的作用在统计没计实验中论述,报导了物理性能、流变然如此,劲度的损失却相当大.油类增塑剂一直用来增加聚丙弹橡胶共混料的注塑和挤塑性能,但并没有发现它们对冲击强度有明显的改善.效应,热分析和形态学表征.引言以前的研究发现,双组份液体添加剂加入聚本研究的目的就是研究加入TPO的一对特殊添加剂的作用.实腺丙烯均聚物,在挠曲模事保持90%的同时,冲击强在统计设计实验中,单品级的4MFIPP均聚度增加了9倍.虽然室温冲击强度有很大的提高,物和稳定剂、弹性体及一种或两种添加剂组合,使但添加剂并不会改变以前研究试样的低温冲击强用的弹性体是Dow的Enga器聚烯煌弹性体,一度.如汽车外部那样的应用要求低温韧性,因此,种添加剂是ICI的Twzn85LM表面活性剂,另本试验双组份流体在均聚物和弹性体制备的TPO中评价口一种添加剂是Chevron的Paralux6001矿物油,两种分析试样含有SpecialtyMinerals的HextalcTPO的制备和物理性能许多文献都有介绍,1机弹性体组分两个范围的研究用来聪定低弹性特别是塑性体基TPO最近格外引人注目.橡胶和体含量(表1)和高弹性体含量(表2)模式的效率.共聚物共泡,聚丙烯冲击强度可以增加许多倍,星每一个表表示重复五次的线性设计«1低含■弹性体加入的DOE设计4-试验Tween含量Paralux含量弹性体含量试验Tween含量Paralux含量弹性体含微序号(%)(%)(%)序号(%)(%)(%)14.00.1524.0&01332.050.1944.08.01350.18.0560.10.1।5,70.18.01384.00・11394・。8-0[510」0.10.1511I4.08.05!12.2.054.055134.00.15140,10.113150,14.059164.0440513170.18.05-182-058-092008年第4期刘海军译.新型TPO体系冲岫・13•|维普资讯http://www.cqvip.coml试验序号।Tween含量(%)Paralux含量(%)弹性体含量(%)验号试序Tween含量(%)Paralux含量(%)「弹性体含量(%)190.10.117204.0S17210.1825224.08172314.0|0.125244.0825252.050.121264.00.1172714.0825280.10.12529・4・00.117300・10.116310.181732&054.0517334.04.0525340.14.0521350・18.17|364・0821配混在进料喉下游备有液泵、直径30mm.L/图晨挤出物通过线材模头、水浴和切粒机.挤塞D=28/l的Werner和Pfkideror同向旋转互啮合在200—230匕机筒/模头温度加Orpm螺杆速度下双螺杆挤塞机上进行。螺杆设计和挤里机构造见进行.图1配混用双螺杆挤塑机构造挤塑粒料试样在1S29到190C机筒/注嘴温度下用ASTM模型在Engel330/90注塑机上落塑.使用适中的注射和螺杆速度.模具温度249.测试模整试样的拉伸性能,ASTMD638:挠曲性能.ASTMD790/加德纳冲击,ASTM5420.测试粒料试样,熔融指数ASTMD1233毛细管流变学,ASTMD3835-96.试样(表3),除附加硬化在配方中加入18%滑石粉外,按照物理性能试样(表2)相同的方法制备.光学显微电镣用观察聚合物微区的极化光和相差光学器件在切片试样上进行.透射电子显骸电镜(TEM)使用的成象试样习惯在新制RuO,中浸渍使其着色.着色透入试样0.5mm,这样就可以观表3DMA和显微学配方组份No.37No・38No.39No.40Na4]No.4230MFIPP均聚物74707092077弹性体।88809215滑石粉1818180,00Tween040.81.61.616Para』”_______________•003・2[6-46.46.4聚合物与助剂察到PP里的添加剂的结构.分析结果包括显微学、热分析和流变学,分析聚合物进料液体添加剂进料排气口20。8年第4期模头颈热和输送熔融液体粕送液体添加剂混入排气和计量切粒表2高含■弹性体加入的DOE设计[http://www.cqvip.com2006年第i期刘海军译,新型TPO体系的冲击性改善-15-动态力学分析用TADMA2980型仪器在注挠曲模量、加德纳冲击强度和断裂应变的影响的塑试条断面上进行。试样,温度梯度3C/mi0、频等值线图表分别在图2、3和4中示出n低弹性体范率1H西,单悬臂振幅3。一口巾,从一150到150c扫ffl,Tween85LM对加德纳冲击强度略有增加,劲描、仅对高弹性体试样进行DMA研究口度几乎没有损失.Paralux6001即冲击强度有较结果与讨论*大的提高.但劲度损失明显;两种添加剂对冲击强度的增加都没有低弹性体范围加入的附加弹性体物理...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供参考,付费前请自行鉴别。
3、如文档内容存在侵犯商业秘密、侵犯著作权等,请点击“举报”。

常见问题具体如下:

1、问:已经付过费的文档可以多次下载吗?

      答:可以。登陆您已经付过费的账号,付过费的文档可以免费进行多次下载。

2、问:已经付过费的文档不知下载到什么地方去了?

     答:电脑端-浏览器下载列表里可以找到;手机端-文件管理或下载里可以找到。

            如以上两种方式都没有找到,请提供您的交易单号或截图及接收文档的邮箱等有效信息,发送到客服邮箱,客服经核实后,会将您已经付过费的文档即时发到您邮箱。

注:微信交易号是以“420000”开头的28位数字;

       支付宝交易号是以“2024XXXX”交易日期开头的28位数字。

客服邮箱:

biganzikefu@outlook.com

所有的文档都被视为“模板”,用于写作参考,下载前须认真查看,确认无误后再购买;

文档大部份都是可以预览的,笔杆子文库无法对文档的真实性、完整性、准确性以及专业性等问题提供审核和保证,请慎重购买;

文档的总页数、文档格式和文档大小以系统显示为准(内容中显示的页数不一定正确),网站客服只以系统显示的页数、文件格式、文档大小作为依据;

如果您还有什么不清楚的或需要我们协助,可以联系客服邮箱:

biganzikefu@outlook.com

常见问题具体如下:

1、问:已经付过费的文档可以多次下载吗?

      答:可以。登陆您已经付过费的账号,付过费的文档可以免费进行多次下载。

2、问:已经付过费的文档不知下载到什么地方去了?

     答:电脑端-浏览器下载列表里可以找到;手机端-文件管理或下载里可以找到。

            如以上两种方式都没有找到,请提供您的交易单号或截图及接收文档的邮箱等有效信息,发送到客服邮箱,客服经核实后,会将您已经付过费的文档即时发到您邮箱。

注:微信交易号是以“420000”开头的28位数字;

       支付宝交易号是以“2024XXXX”交易日期开头的28位数字。

文秘专家
机构认证
内容提供者

1

确认删除?
