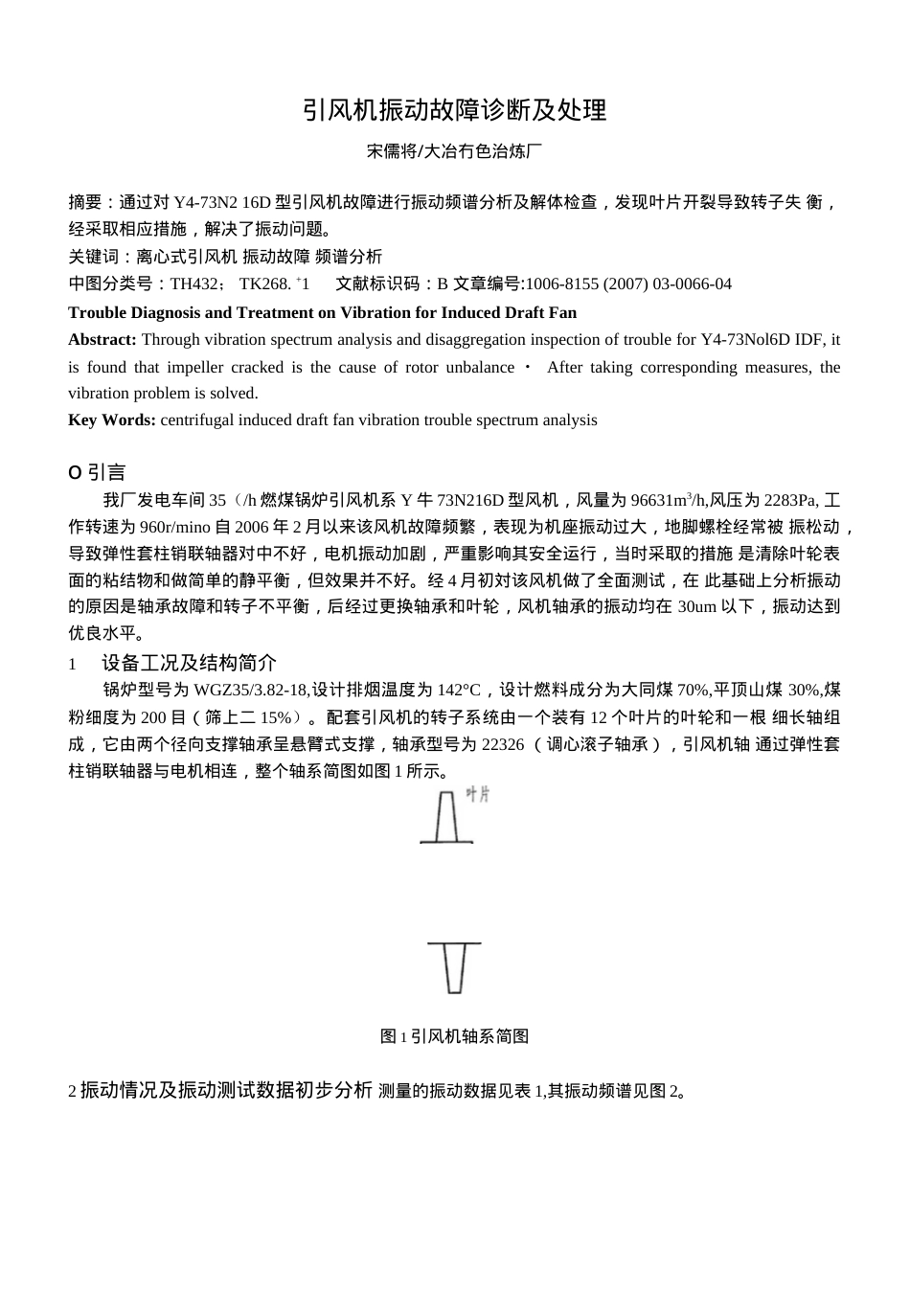

引风机振动故障诊断及处理宋儒将/大冶冇色治炼厂摘要：通过对Y4-73N216D型引风机故障进行振动频谱分析及解体检查，发现叶片开裂导致转子失衡，经采取相应措施，解决了振动问题。关键词：离心式引风机振动故障频谱分析中图分类号：TH432；TK268.+1文献标识码：B文章编号:1006-8155(2007)03-0066-04TroubleDiagnosisandTreatmentonVibrationforInducedDraftFanAbstract:ThroughvibrationspectrumanalysisanddisaggregationinspectionoftroubleforY4-73Nol6DIDF,itisfoundthatimpellercrackedisthecauseofrotorunbalance・Aftertakingcorrespondingmeasures,thevibrationproblemissolved.KeyWords:centrifugalinduceddraftfanvibrationtroublespectrumanalysiso引言我厂发电车间35（/h燃煤锅炉引风机系Y牛73N216D型风机，风量为96631m3/h,风压为2283Pa,工作转速为960r/mino自2006年2月以来该风机故障频繁，表现为机座振动过大，地脚螺栓经常被振松动，导致弹性套柱销联轴器对中不好，电机振动加剧，严重影响其安全运行，当时采取的措施是清除叶轮表面的粘结物和做简单的静平衡，但效果并不好。经4月初対该风机做了全面测试，在此基础上分析振动的原因是轴承故障和转子不平衡，后经过更换轴承和叶轮，风机轴承的振动均在30um以下，振动达到优良水平。1设备工况及结构简介锅炉型号为WGZ35/3.82-18,设计排烟温度为142°C，设计燃料成分为大同煤70%,平顶山煤30%,煤粉细度为200目（筛上二15%）。配套引风机的转子系统由一个装有12个叶片的叶轮和一根细长轴组成，它由两个径向支撑轴承呈悬臂式支撑，轴承型号为22326（调心滚子轴承），引风机轴通过弹性套柱销联轴器与电机相连，整个轴系简图如图1所示。图1引风机轴系简图2振动情况及振动测试数据初步分析测量的振动数据见表1,其振动频谱见图2。表1解体前引风机测振记录时间甸曲振动.—I#轴你林动..2#轴^直振动2#轴你平爾基频通频基频通频基频通频基频通频9：0091Z1750109171Z204019028Z27803844Z2190539：1088Z184°103165Z2O1019227Z27803841Z2170549：1592Z18O0113169Z205019529Z27803742Z215053刀•承■女■助200bOHB—>20064M4Bi"■祇水乎■務10O6UZJ—》20<160如；图21#轴承垂直和水平振动时间三维频谱图由表1看出，2#轴承水平振动稍大，而1#轴承水平振动严重超标。根据频谱分析，1#轴承振动主要以基频分量为主，说明引风机转子存在一定的质量不平衡⑴，同时，振动频谱上存在一定的2X~6X高频振动分量，说明轴承存在摩擦或紧力不足现彖。3振动处理过程由于引风机转子存在一定的不平衡质量，首先进行了转子的动平衡处理。但在现场欲加重测试计算分析中，发现风机停运重新启动后计算应加质量位置漂移，而且振动恢复不到原始的振动水平（1#轴承垂直和水平振动基频分量的振动相位与原始值相比均变化160。~190。）。因此，判断引风机的轴承可能存在故障。此外，做引风机轴承温度的运行记录，运行约lOmin,1#轴承温度由26°C升至53°C,2#轴承温度由26°C升至49°C。据厂家介绍，该轴承温度在稳定之前温升大约每5min3°C才正常，这也说明引风机轴承存在一定的问题。故决定解体引风机，检查轴承和转子。打开风筒，解体引风机转子和轴承后发现存在以下问题：（1）6个叶片有冲刷磨伤痕迹，其中4个损伤较重，叶片底部包边开裂，导致叶片内存积了一些细烟灰（叶片形式：后弯机翼型叶片，中间是空心）；（2）整流罩圆周约60°的局部范围有冲刷磨痕，深度为0.2~0.4mm；（3）1#轴承间隙偏大，转轴转动时轴承有响声；（4）2#轴承游隙偏人，转轴转动时轴承内圈跟着转动，但滚子滚动不畅，滚子在其轴承保持架内较松；（5）1#和2#轴承的轴承位均有不同程度地跑外圈痕迹，经做紧力测试,分别有0.03mm和0.02mm的顶间隙。针对上述检查情况，将叶片结构改为单层钢板直叶片，更换了1#、2#轴承，且在1#、2#轴承顶部加上了合适的不锈钢垫片，使其各自保持紧力为0.02〜0.03mm。考虑到有熾痕的整流罩损伤不是特別严重，加之目前没有备件，故没有更换。6月28日，更换叶轮和轴承后引风机转子复位试车，对引风机进行了再次测振，测量的振动数据见表2o表2检修后引风机测振...
