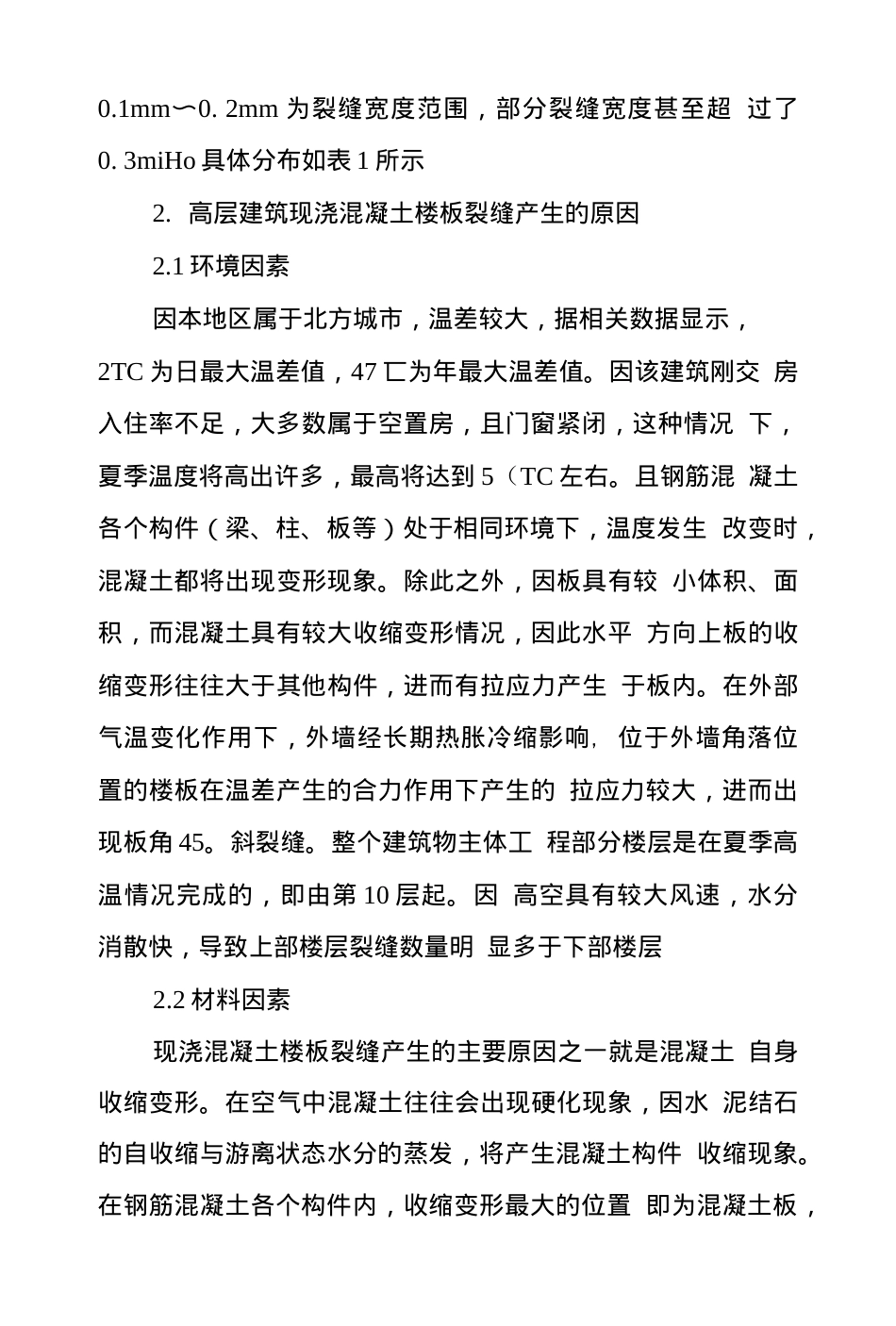

高层建筑现浇混凝土楼板裂缝处理措施［摘要］作为当前高层建筑最为常见的结构形式之一，现浇混凝土楼板质量也引起了人们的关注。而裂缝作为现浇楼板的一项质量通病，已经成为困扰工程界的难题。为解决该问题，必须先了解混凝土结构裂缝出现的原因，且在此前提下，结合实际案例，针对各个原因采取相应的预防措施，只有这样才能提高建筑工程的使用性能［关键词］高层建筑；现浇混凝土；楼板裂缝文章编号：2095-4085(2017)01-0081-02随着城市化进程的进一步加快及住宅商品化的不断深入，人们越来越重视建筑工程质量。现阶段，高层建筑工程裂缝问题已经成为了各方关注的主要问题，特别是北方地区具有较大温差，且大多施工都选用泵送论技术等，导致裂缝大量产生于现浇混凝土楼板上，降低建筑结构的承载力、耐久性及防水性。为减少裂缝，必须加强管理，并采取行之有效的措施进行处理1.案例分析某高层建筑地上22层，地下1层。地上分为商住两用，第一、二层为商场，三层及以上为住宅用楼，25000in2为建筑总面积，73m为建筑高度，属于框架结构。主体结构封顶及入住后楼板逐渐产生开裂现象，裂缝呈递减形式由上到下分布。0.1mm〜0.2mm为裂缝宽度范围，部分裂缝宽度甚至超过了0.3miHo具体分布如表1所示2.高层建筑现浇混凝土楼板裂缝产生的原因2.1环境因素因本地区属于北方城市，温差较大，据相关数据显示，2TC为日最大温差值，47匸为年最大温差值。因该建筑刚交房入住率不足，大多数属于空置房，且门窗紧闭，这种情况下，夏季温度将高出许多，最高将达到5（TC左右。且钢筋混凝土各个构件（梁、柱、板等）处于相同环境下，温度发生改变时，混凝土都将出现变形现象。除此之外，因板具有较小体积、面积，而混凝土具有较大收缩变形情况，因此水平方向上板的收缩变形往往大于其他构件，进而有拉应力产生于板内。在外部气温变化作用下，外墙经长期热胀冷缩影响,位于外墙角落位置的楼板在温差产生的合力作用下产生的拉应力较大，进而出现板角45。斜裂缝。整个建筑物主体工程部分楼层是在夏季高温情况完成的，即由第10层起。因高空具有较大风速，水分消散快，导致上部楼层裂缝数量明显多于下部楼层2.2材料因素现浇混凝土楼板裂缝产生的主要原因之一就是混凝土自身收缩变形。在空气中混凝土往往会出现硬化现象，因水泥结石的自收缩与游离状态水分的蒸发，将产生混凝土构件收缩现象。在钢筋混凝土各个构件内，收缩变形最大的位置即为混凝土板，因混凝土收缩增大，出现的裂缝就越多该建筑工程选取C30混凝土作为楼板材料，配合比为：525普通硅水泥：水：中砂：石子：粉煤灰：WL-1减水剂二380：200：720：1000：70：2.4。0.526为水灰比，140mm〜160mm为坍落度。施工中要求必须具备较大混凝土塌落度，就需适当掺加减水剂，但其具有较大水灰比，这种情况下，就必须增加水泥使用量，且其选取的石子粒径在5mm-25mm之间，普遍偏小，长此以往，将大大加重混凝土的收缩变形情况2.3设计原因于高层建筑现浇混凝土楼板施工而言，设计不当也会产生裂缝。具体可归结为三点：第一，建筑平面形状不规则。在通风、采光、日照等方面住宅楼要求较高，为满足建筑各类功能需求，建筑平面不规则现象极为常见，这种情况下，将导致房间拐角位置应力加大等，进而出现裂缝问题；第二,PVC电线管埋设不当。本工程选取lOOnrni作为住宅楼板厚度,配筋为分离式方法。因大量PVC电线管埋设于楼板，对楼板影响极大。且仅有一层底部钢筋位于楼板中部位置，导致裂缝集中出现于沿PVC电线管方向位置；第三，楼板配筋不合理。部分楼板具有较低配筋率及较大的钢筋间距，且其分布了大量楼面双向板负筋，在温度、混凝土收缩等因素的长期作用下，致使贯穿性裂缝大量产生于与长边方向垂直的楼板中部位置3高层建筑现浇混凝土楼板裂缝处理措施3.1各类裂缝处理措施根据表1所示，本工程产生的裂缝位置、性质不同，因此选用的处理方法也不尽相同，具体可分为以下几种(1)序号1裂缝属于结构性裂缝，该类裂缝将大大减小混凝土板的承载能力，严重影响结构的安全性，因此必须做好加固施工。为减少对建筑物净空高度的影响，一般加固时可选取锚贴钢板法进行施工，具...
