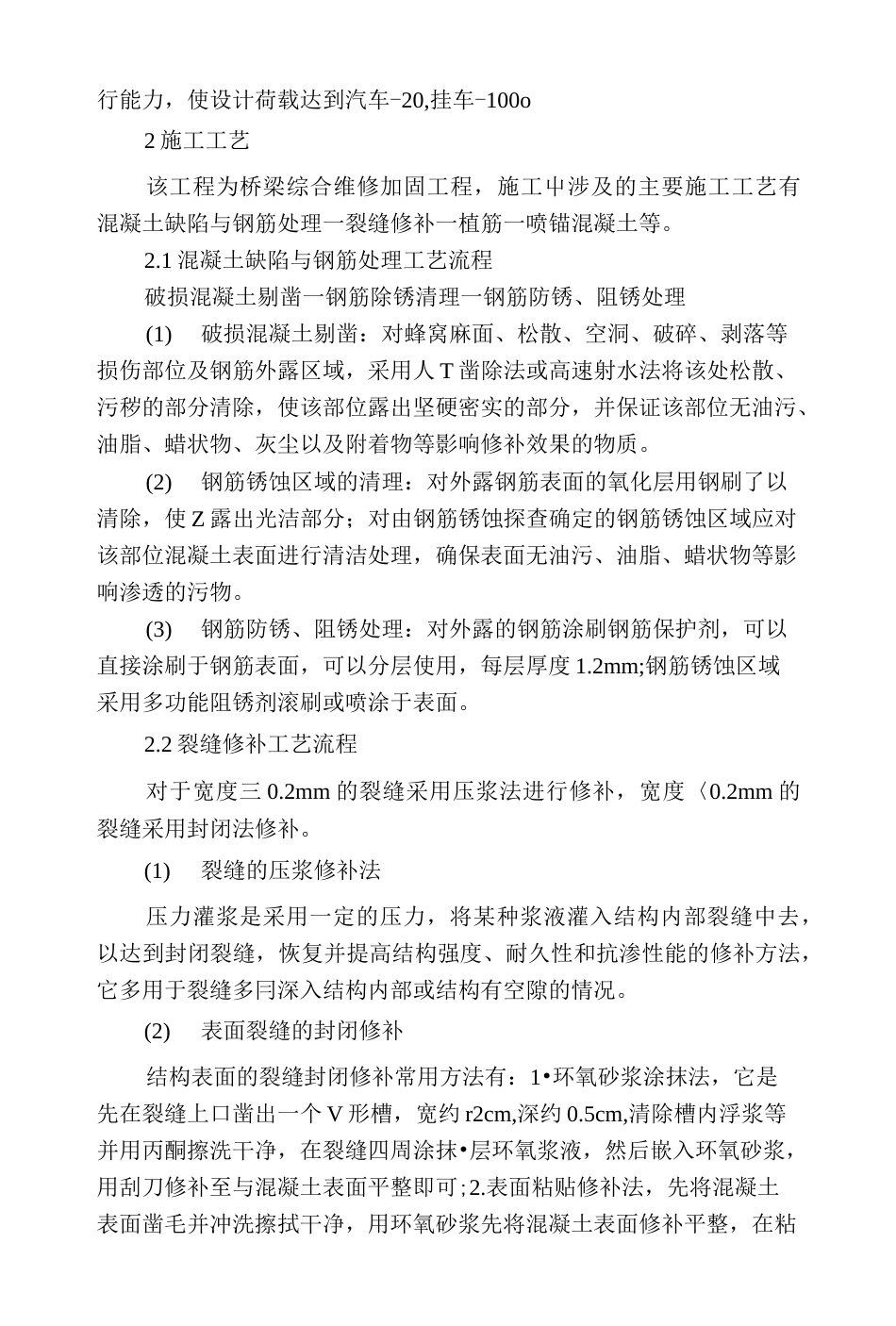

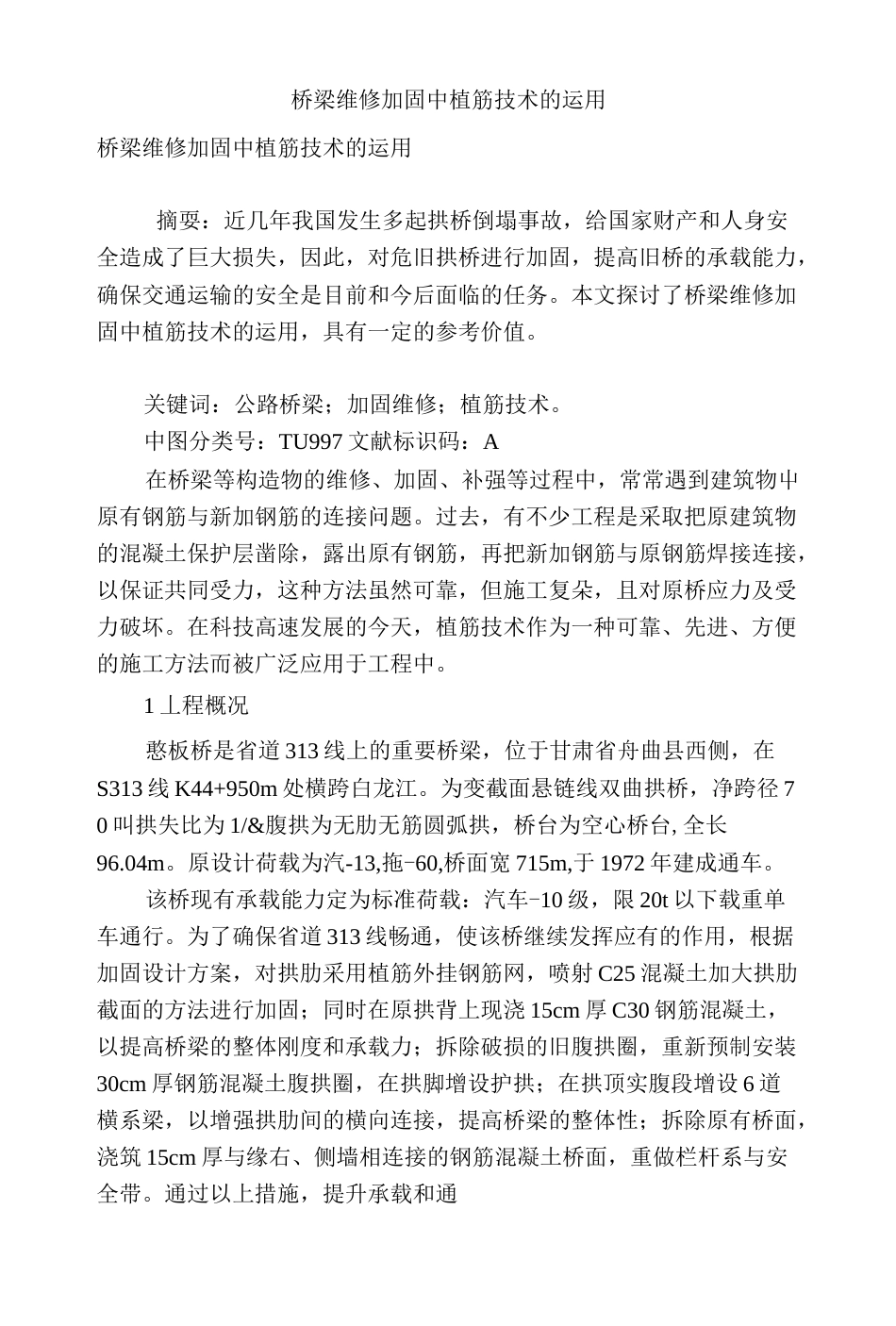

桥梁维修加固中植筋技术的运用桥梁维修加固中植筋技术的运用摘耍：近几年我国发生多起拱桥倒塌事故，给国家财产和人身安全造成了巨大损失，因此，对危旧拱桥进行加固，提高旧桥的承载能力，确保交通运输的安全是目前和今后面临的任务。本文探讨了桥梁维修加固中植筋技术的运用，具有一定的参考价值。关键词：公路桥梁；加固维修；植筋技术。中图分类号：TU997文献标识码：A在桥梁等构造物的维修、加固、补强等过程中，常常遇到建筑物屮原有钢筋与新加钢筋的连接问题。过去，有不少工程是采取把原建筑物的混凝土保护层凿除，露出原有钢筋，再把新加钢筋与原钢筋焊接连接，以保证共同受力，这种方法虽然可靠，但施工复朵，且对原桥应力及受力破坏。在科技高速发展的今天，植筋技术作为一种可靠、先进、方便的施工方法而被广泛应用于工程中。1丄程概况憨板桥是省道313线上的重要桥梁，位于甘肃省舟曲县西侧，在S313线K44+950m处横跨白龙江。为变截面悬链线双曲拱桥，净跨径70叫拱失比为1/&腹拱为无肋无筋圆弧拱，桥台为空心桥台,全长96.04m。原设计荷载为汽-13,拖-60,桥面宽715m,于1972年建成通车。该桥现有承载能力定为标准荷载：汽车-10级，限20t以下载重单车通行。为了确保省道313线畅通，使该桥继续发挥应有的作用，根据加固设计方案，对拱肋采用植筋外挂钢筋网，喷射C25混凝土加大拱肋截面的方法进行加固；同时在原拱背上现浇15cm厚C30钢筋混凝土，以提高桥梁的整体刚度和承载力；拆除破损的旧腹拱圈，重新预制安装30cm厚钢筋混凝土腹拱圈，在拱脚增设护拱；在拱顶实腹段增设6道横系梁，以增强拱肋间的横向连接，提高桥梁的整体性；拆除原有桥面，浇筑15cm厚与缘右、侧墙相连接的钢筋混凝土桥面，重做栏杆系与安全带。通过以上措施，提升承载和通行能力，使设计荷载达到汽车-20,挂车-100o2施工工艺该工程为桥梁综合维修加固工程，施工屮涉及的主要施工工艺有混凝土缺陷与钢筋处理一裂缝修补一植筋一喷锚混凝土等。2.1混凝土缺陷与钢筋处理工艺流程破损混凝土剔凿一钢筋除锈清理一钢筋防锈、阻锈处理(1)破损混凝土剔凿：对蜂窝麻面、松散、空洞、破碎、剥落等损伤部位及钢筋外露区域，采用人T凿除法或高速射水法将该处松散、污秽的部分清除，使该部位露出坚硬密实的部分，并保证该部位无油污、油脂、蜡状物、灰尘以及附着物等影响修补效果的物质。(2)钢筋锈蚀区域的清理：对外露钢筋表面的氧化层用钢刷了以清除，使Z露出光洁部分；对由钢筋锈蚀探查确定的钢筋锈蚀区域应对该部位混凝土表面进行清洁处理，确保表面无油污、油脂、蜡状物等影响渗透的污物。(3)钢筋防锈、阻锈处理：对外露的钢筋涂刷钢筋保护剂，可以直接涂刷于钢筋表面，可以分层使用，每层厚度1.2mm;钢筋锈蚀区域采用多功能阻锈剂滚刷或喷涂于表面。2.2裂缝修补工艺流程对于宽度三0.2mm的裂缝采用压浆法进行修补，宽度〈0.2mm的裂缝采用封闭法修补。(1)裂缝的压浆修补法压力灌浆是采用一定的压力，将某种浆液灌入结构内部裂缝中去，以达到封闭裂缝，恢复并提高结构强度、耐久性和抗渗性能的修补方法，它多用于裂缝多冃深入结构内部或结构有空隙的情况。(2)表面裂缝的封闭修补结构表面的裂缝封闭修补常用方法有：1•环氧砂浆涂抹法，它是先在裂缝上口凿出一个V形槽，宽约r2cm,深约0.5cm,清除槽内浮浆等并用丙酮擦洗干净，在裂缝四周涂抹•层环氧浆液，然后嵌入环氧砂浆，用刮刀修补至与混凝土表面平整即可;2.表面粘贴修补法，先将混凝土表面凿毛并冲洗擦拭干净，用环氧砂浆先将混凝土表面修补平整，在粘贴面上涂刷一层环氧基液，粘贴2〜3层玻璃丝布进行裂缝封闭。在使用玻璃丝布粘贴前，应先对采用碱水煮沸或火烘烤法对其进行除蜡处理。2.3植筋工艺流程准备一成孔一钢筋处理一配胶一注胶一插筋一养生。(1)准备拆除混凝土结构及附属物，并将混凝土破损区域清理干净；检查被植筋的混凝土面是否完好，用钢筋探测仪测出植筋处混凝土内的钢筋位置，核对、标记植筋部位，以便钻孔时避让钢筋；按照设计图纸尺寸在被植筋结构的混凝土面上，根据设计配筋图，用墨线弹出植筋的实际位置，做好标识。(2)成孔钻孔位置应按照设计要...
