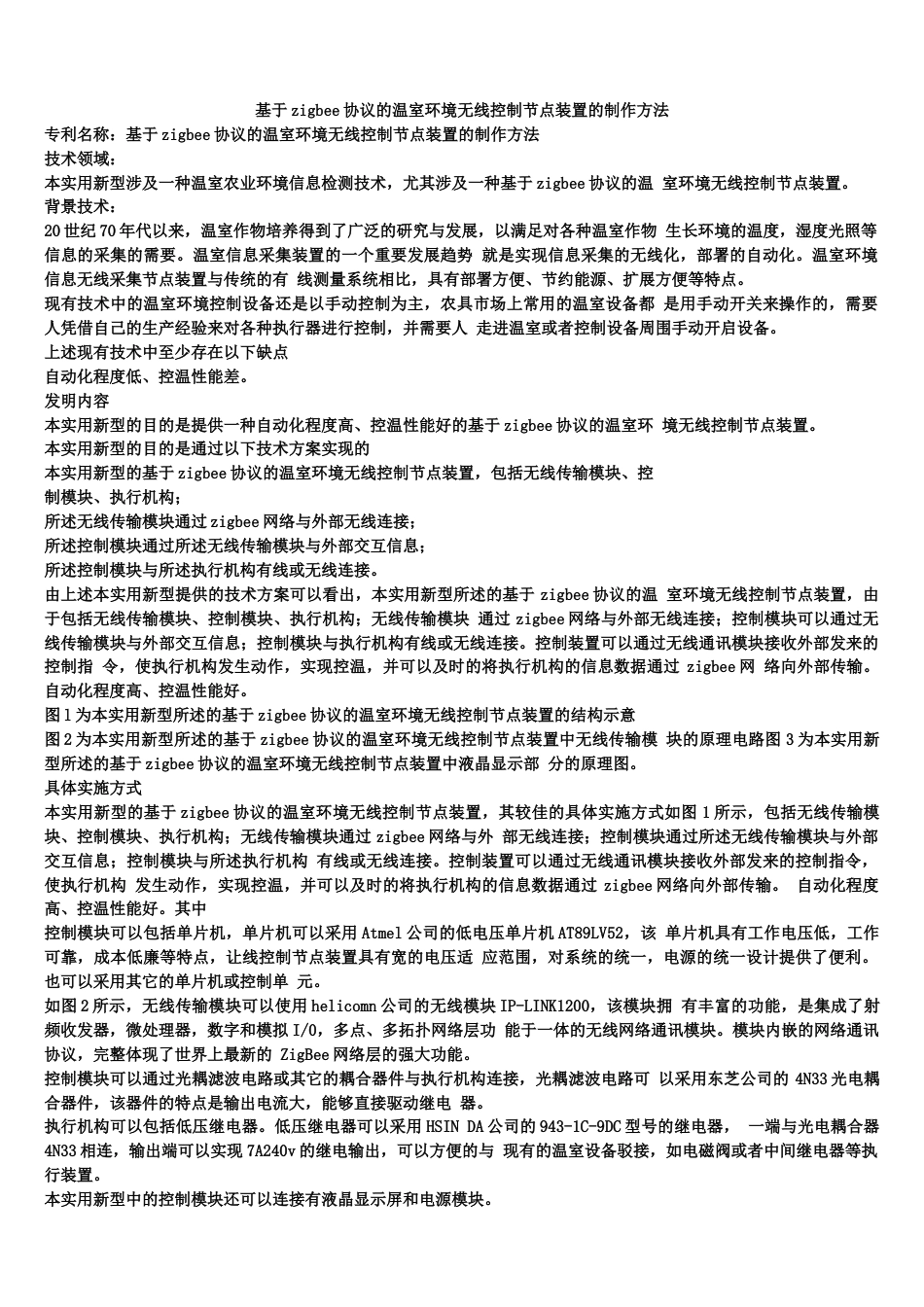

基于zigbee协议的温室环境无线控制节点装置的制作方法专利名称：基于zigbee协议的温室环境无线控制节点装置的制作方法技术领域：本实用新型涉及一种温室农业环境信息检测技术，尤其涉及一种基于zigbee协议的温室环境无线控制节点装置。背景技术：20世纪70年代以来，温室作物培养得到了广泛的研究与发展，以满足对各种温室作物生长环境的温度，湿度光照等信息的采集的需要。温室信息采集装置的一个重要发展趋势就是实现信息采集的无线化，部署的自动化。温室环境信息无线采集节点装置与传统的有线测量系统相比，具有部署方便、节约能源、扩展方便等特点。现有技术中的温室环境控制设备还是以手动控制为主，农具市场上常用的温室设备都是用手动开关来操作的，需要人凭借自己的生产经验来对各种执行器进行控制，并需要人走进温室或者控制设备周围手动开启设备。上述现有技术中至少存在以下缺点自动化程度低、控温性能差。发明内容本实用新型的目的是提供一种自动化程度高、控温性能好的基于zigbee协议的温室环境无线控制节点装置。本实用新型的目的是通过以下技术方案实现的本实用新型的基于zigbee协议的温室环境无线控制节点装置，包括无线传输模块、控制模块、执行机构；所述无线传输模块通过zigbee网络与外部无线连接；所述控制模块通过所述无线传输模块与外部交互信息；所述控制模块与所述执行机构有线或无线连接。由上述本实用新型提供的技术方案可以看出，本实用新型所述的基于zigbee协议的温室环境无线控制节点装置，由于包括无线传输模块、控制模块、执行机构；无线传输模块通过zigbee网络与外部无线连接；控制模块可以通过无线传输模块与外部交互信息；控制模块与执行机构有线或无线连接。控制装置可以通过无线通讯模块接收外部发来的控制指令，使执行机构发生动作，实现控温，并可以及时的将执行机构的信息数据通过zigbee网络向外部传输。自动化程度高、控温性能好。图l为本实用新型所述的基于zigbee协议的温室环境无线控制节点装置的结构示意图2为本实用新型所述的基于zigbee协议的温室环境无线控制节点装置中无线传输模块的原理电路图3为本实用新型所述的基于zigbee协议的温室环境无线控制节点装置中液晶显示部分的原理图。具体实施方式本实用新型的基于zigbee协议的温室环境无线控制节点装置，其较佳的具体实施方式如图1所示，包括无线传输模块、控制模块、执行机构；无线传输模块通过zigbee网络与外部无线连接；控制模块通过所述无线传输模块与外部交互信息；控制模块与所述执行机构有线或无线连接。控制装置可以通过无线通讯模块接收外部发来的控制指令，使执行机构发生动作，实现控温，并可以及时的将执行机构的信息数据通过zigbee网络向外部传输。自动化程度高、控温性能好。其中控制模块可以包括单片机，单片机可以采用Atmel公司的低电压单片机AT89LV52，该单片机具有工作电压低，工作可靠，成本低廉等特点，让线控制节点装置具有宽的电压适应范围，对系统的统一，电源的统一设计提供了便利。也可以采用其它的单片机或控制单元。如图2所示，无线传输模块可以使用helicomn公司的无线模块IP-LINK1200，该模块拥有丰富的功能，是集成了射频收发器，微处理器，数字和模拟I/0，多点、多拓扑网络层功能于一体的无线网络通讯模块。模块内嵌的网络通讯协议，完整体现了世界上最新的ZigBee网络层的强大功能。控制模块可以通过光耦滤波电路或其它的耦合器件与执行机构连接，光耦滤波电路可以采用东芝公司的4N33光电耦合器件，该器件的特点是输出电流大，能够直接驱动继电器。执行机构可以包括低压继电器。低压继电器可以采用HSINDA公司的943-1C-9DC型号的继电器，一端与光电耦合器4N33相连，输出端可以实现7A240v的继电输出，可以方便的与现有的温室设备驳接，如电磁阀或者中间继电器等执行装置。本实用新型中的控制模块还可以连接有液晶显示屏和电源模块。如图3所示，液晶显示模块可以采用国产的型号为JM12832B的点阵式液晶显示屏，可以实现128X32的点阵显示，可以满足显示控制节点简单操作界面的要求。也可以采用其它的显示屏。电源模块可以包括可调式的线性稳压器，实现器...
