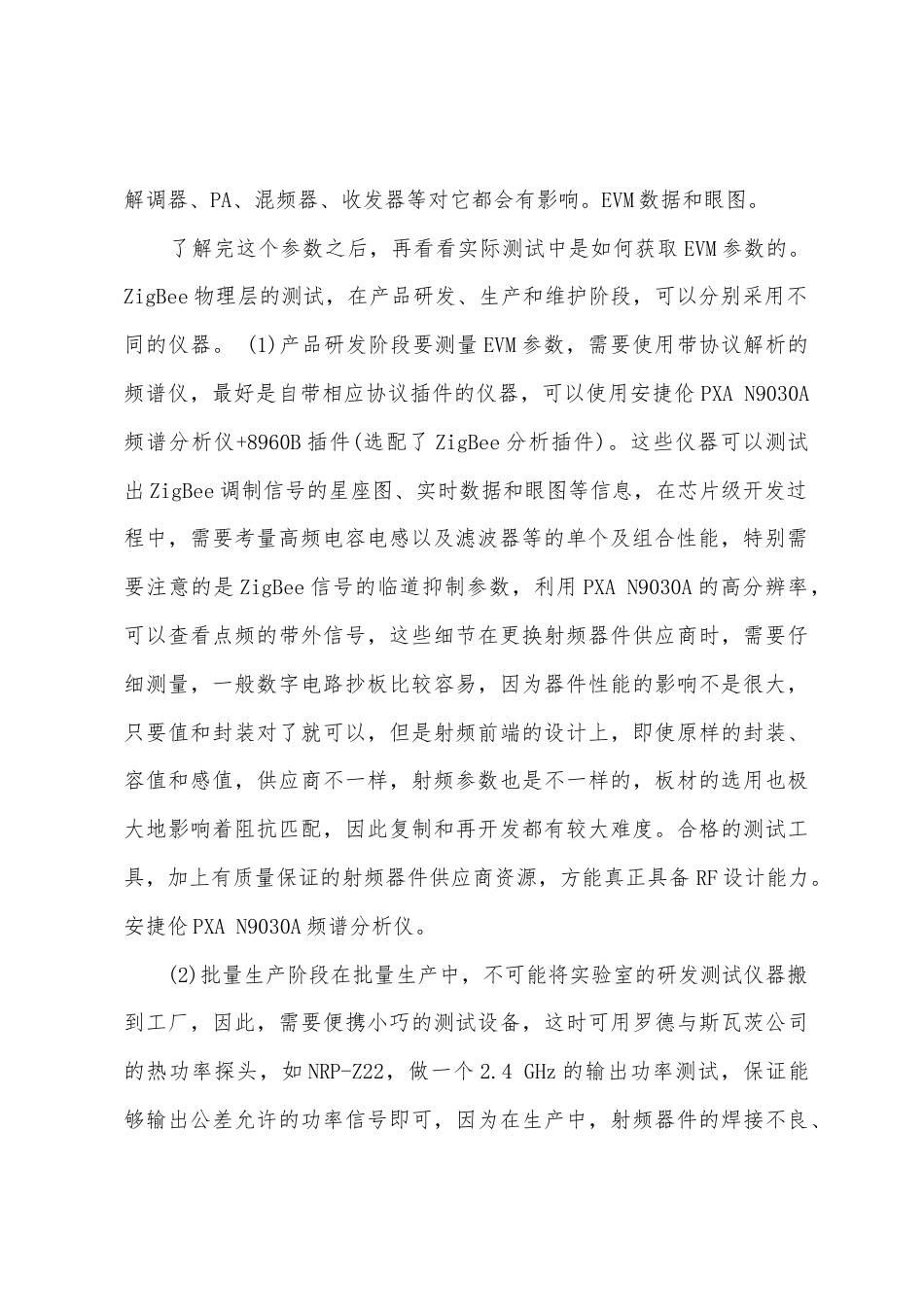

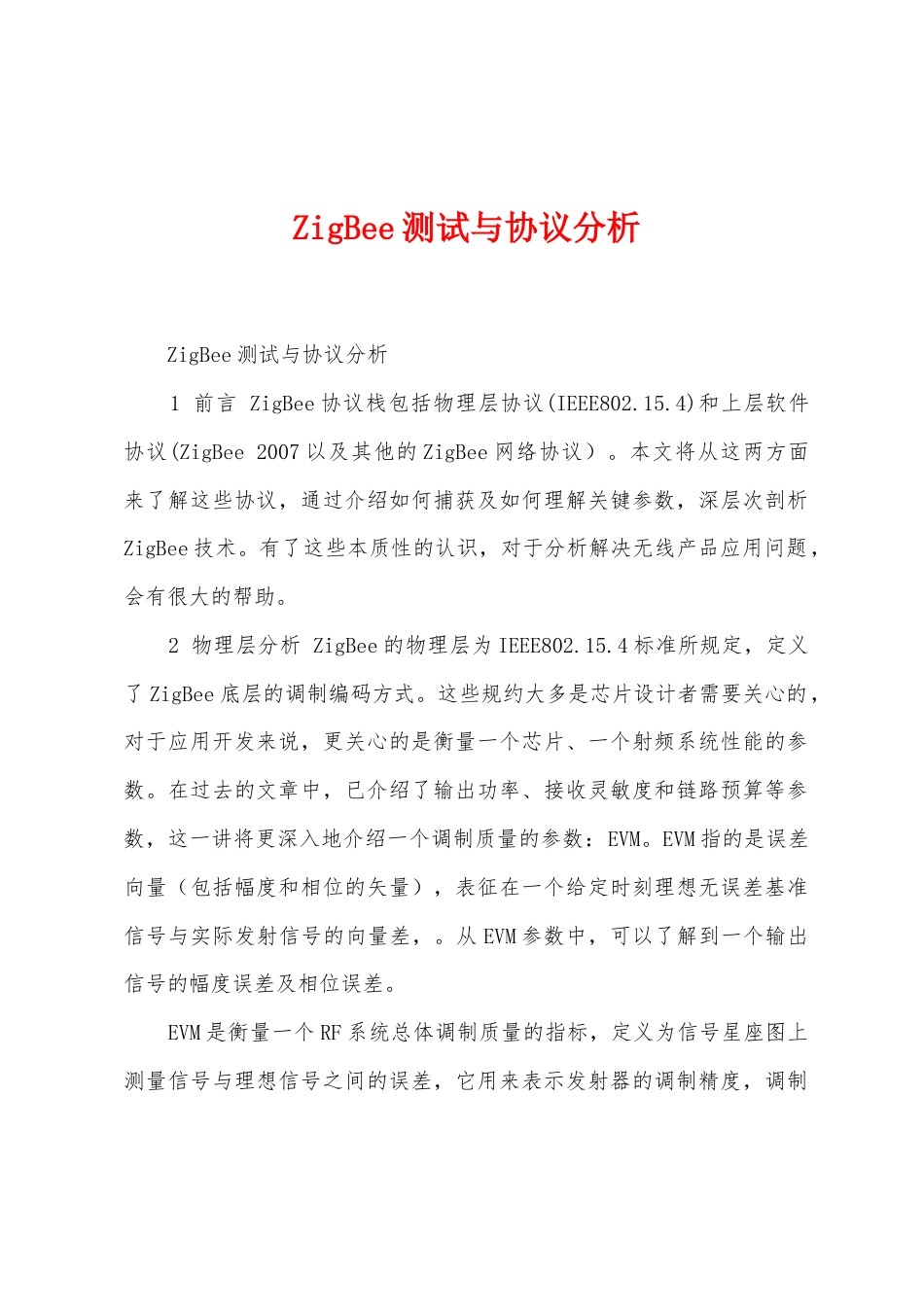

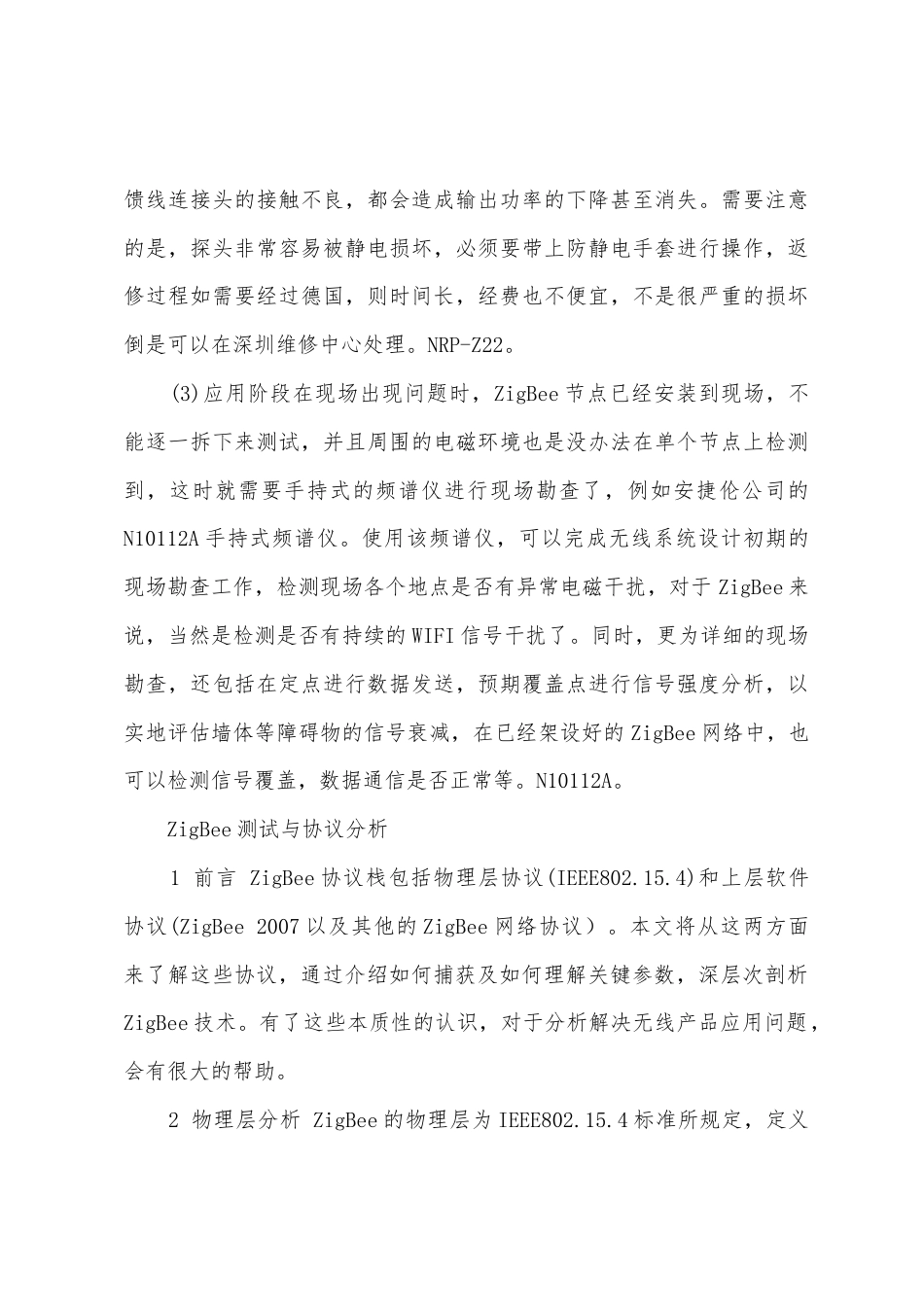

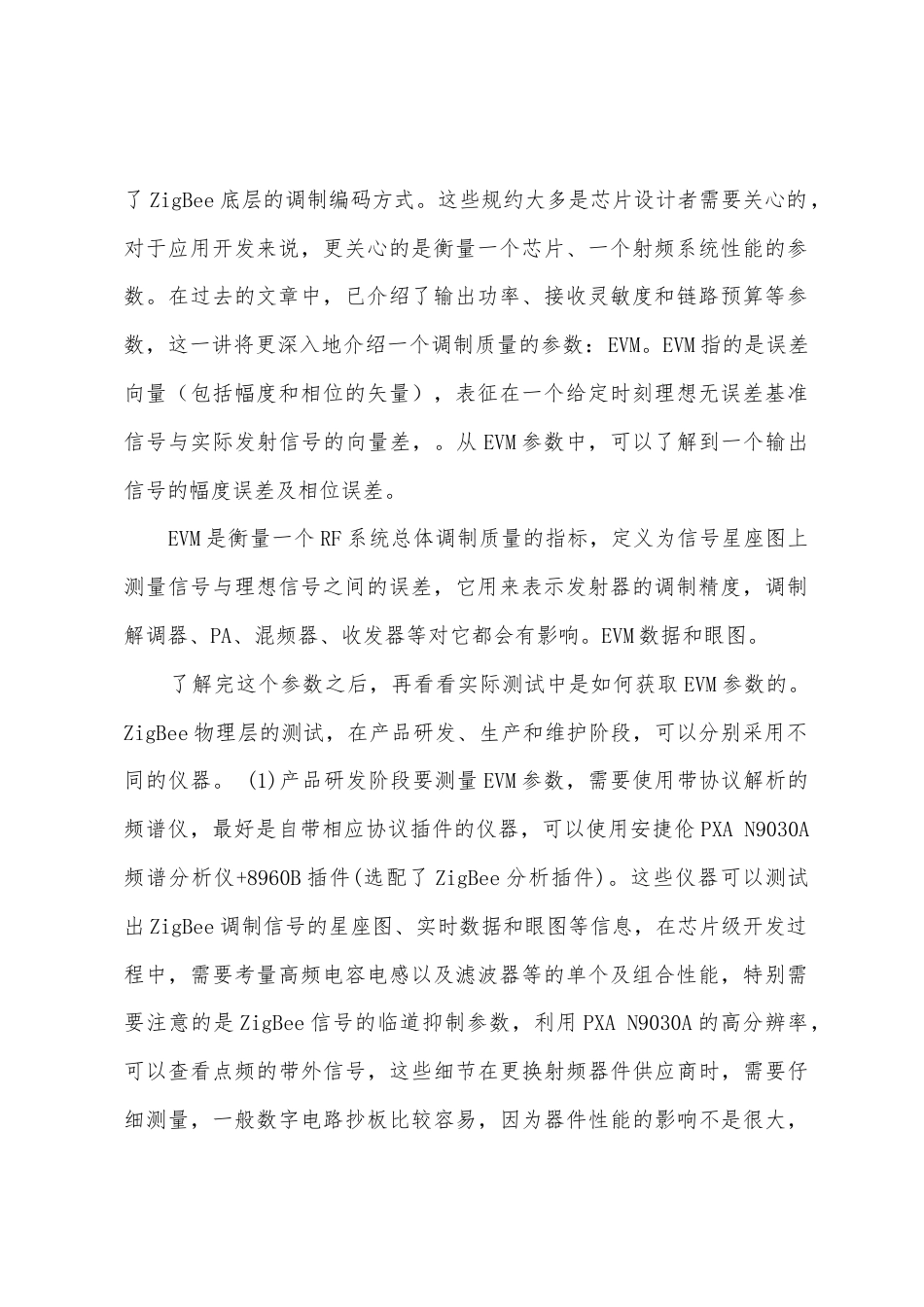

ZigBee测试与协议分析ZigBee测试与协议分析1前言ZigBee协议栈包括物理层协议(IEEE802.15.4)和上层软件协议(ZigBee2007以及其他的ZigBee网络协议）。本文将从这两方面来了解这些协议，通过介绍如何捕获及如何理解关键参数，深层次剖析ZigBee技术。有了这些本质性的认识，对于分析解决无线产品应用问题，会有很大的帮助。2物理层分析ZigBee的物理层为IEEE802.15.4标准所规定，定义了ZigBee底层的调制编码方式。这些规约大多是芯片设计者需要关心的，对于应用开发来说，更关心的是衡量一个芯片、一个射频系统性能的参数。在过去的文章中，已介绍了输出功率、接收灵敏度和链路预算等参数，这一讲将更深入地介绍一个调制质量的参数：EVM。EVM指的是误差向量（包括幅度和相位的矢量），表征在一个给定时刻理想无误差基准信号与实际发射信号的向量差，。从EVM参数中，可以了解到一个输出信号的幅度误差及相位误差。EVM是衡量一个RF系统总体调制质量的指标，定义为信号星座图上测量信号与理想信号之间的误差，它用来表示发射器的调制精度，调制解调器、PA、混频器、收发器等对它都会有影响。EVM数据和眼图。了解完这个参数之后，再看看实际测试中是如何获取EVM参数的。ZigBee物理层的测试，在产品研发、生产和维护阶段，可以分别采用不同的仪器。(1)产品研发阶段要测量EVM参数，需要使用带协议解析的频谱仪，最好是自带相应协议插件的仪器，可以使用安捷伦PXAN9030A频谱分析仪+8960B插件(选配了ZigBee分析插件)。这些仪器可以测试出ZigBee调制信号的星座图、实时数据和眼图等信息，在芯片级开发过程中，需要考量高频电容电感以及滤波器等的单个及组合性能，特别需要注意的是ZigBee信号的临道抑制参数，利用PXAN9030A的高分辨率，可以查看点频的带外信号，这些细节在更换射频器件供应商时，需要仔细测量，一般数字电路抄板比较容易，因为器件性能的影响不是很大，只要值和封装对了就可以，但是射频前端的设计上，即使原样的封装、容值和感值，供应商不一样，射频参数也是不一样的，板材的选用也极大地影响着阻抗匹配，因此复制和再开发都有较大难度。合格的测试工具，加上有质量保证的射频器件供应商资源，方能真正具备RF设计能力。安捷伦PXAN9030A频谱分析仪。(2)批量生产阶段在批量生产中，不可能将实验室的研发测试仪器搬到工厂，因此，需要便携小巧的测试设备，这时可用罗德与斯瓦茨公司的热功率探头，如NRP-Z22，做一个2.4GHz的输出功率测试，保证能够输出公差允许的功率信号即可，因为在生产中，射频器件的焊接不良、馈线连接头的接触不良，都会造成输出功率的下降甚至消失。需要注意的是，探头非常容易被静电损坏，必须要带上防静电手套进行操作，返修过程如需要经过德国，则时间长，经费也不便宜，不是很严重的损坏倒是可以在深圳维修中心处理。NRP-Z22。(3)应用阶段在现场出现问题时，ZigBee节点已经安装到现场，不能逐一拆下来测试，并且周围的电磁环境也是没办法在单个节点上检测到，这时就需要手持式的频谱仪进行现场勘查了，例如安捷伦公司的N10112A手持式频谱仪。使用该频谱仪，可以完成无线系统设计初期的现场勘查工作，检测现场各个地点是否有异常电磁干扰，对于ZigBee来说，当然是检测是否有持续的WIFI信号干扰了。同时，更为详细的现场勘查，还包括在定点进行数据发送，预期覆盖点进行信号强度分析，以实地评估墙体等障碍物的信号衰减，在已经架设好的ZigBee网络中，也可以检测信号覆盖，数据通信是否正常等。N10112A。ZigBee测试与协议分析1前言ZigBee协议栈包括物理层协议(IEEE802.15.4)和上层软件协议(ZigBee2007以及其他的ZigBee网络协议）。本文将从这两方面来了解这些协议，通过介绍如何捕获及如何理解关键参数，深层次剖析ZigBee技术。有了这些本质性的认识，对于分析解决无线产品应用问题，会有很大的帮助。2物理层分析ZigBee的物理层为IEEE802.15.4标准所规定，定义了ZigBee底层的调制编码方式。这些规约大多是芯片设计者需要关心的，对于应用开发来说，更关心的是衡量一个芯片、一个射频系统性能的参数。在过去的文章中，已介绍了输出功率、接收灵敏度和链路预...
