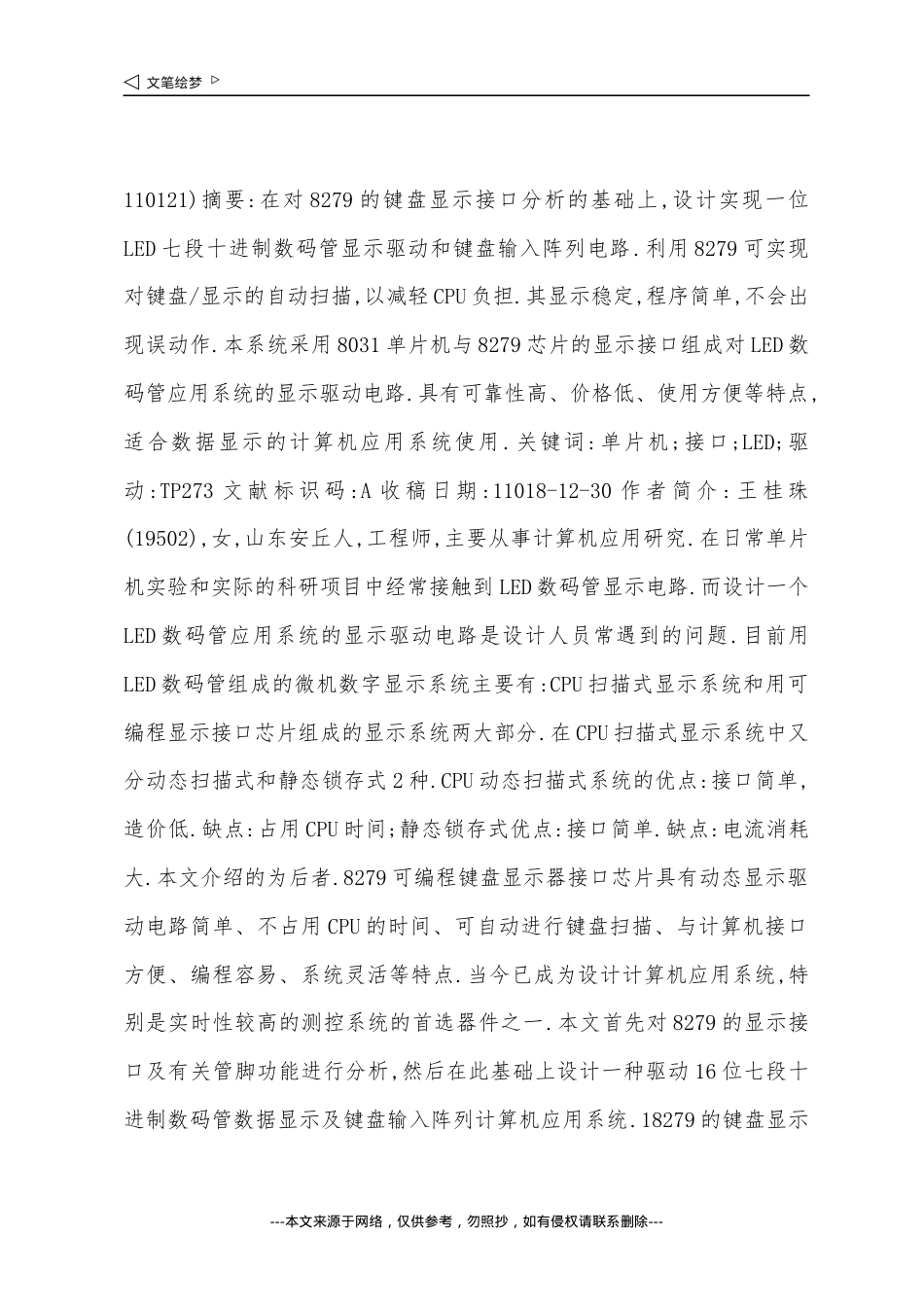

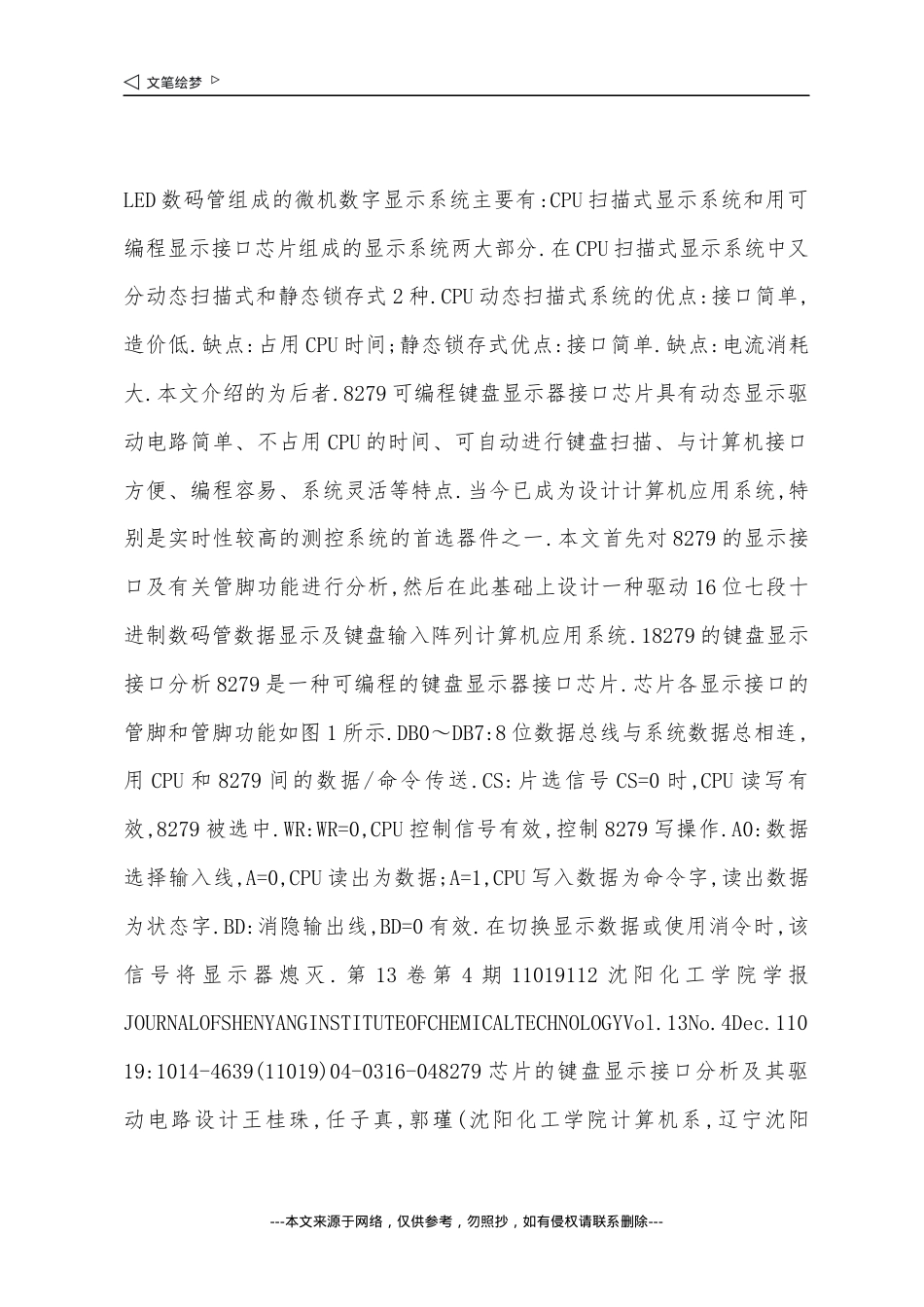

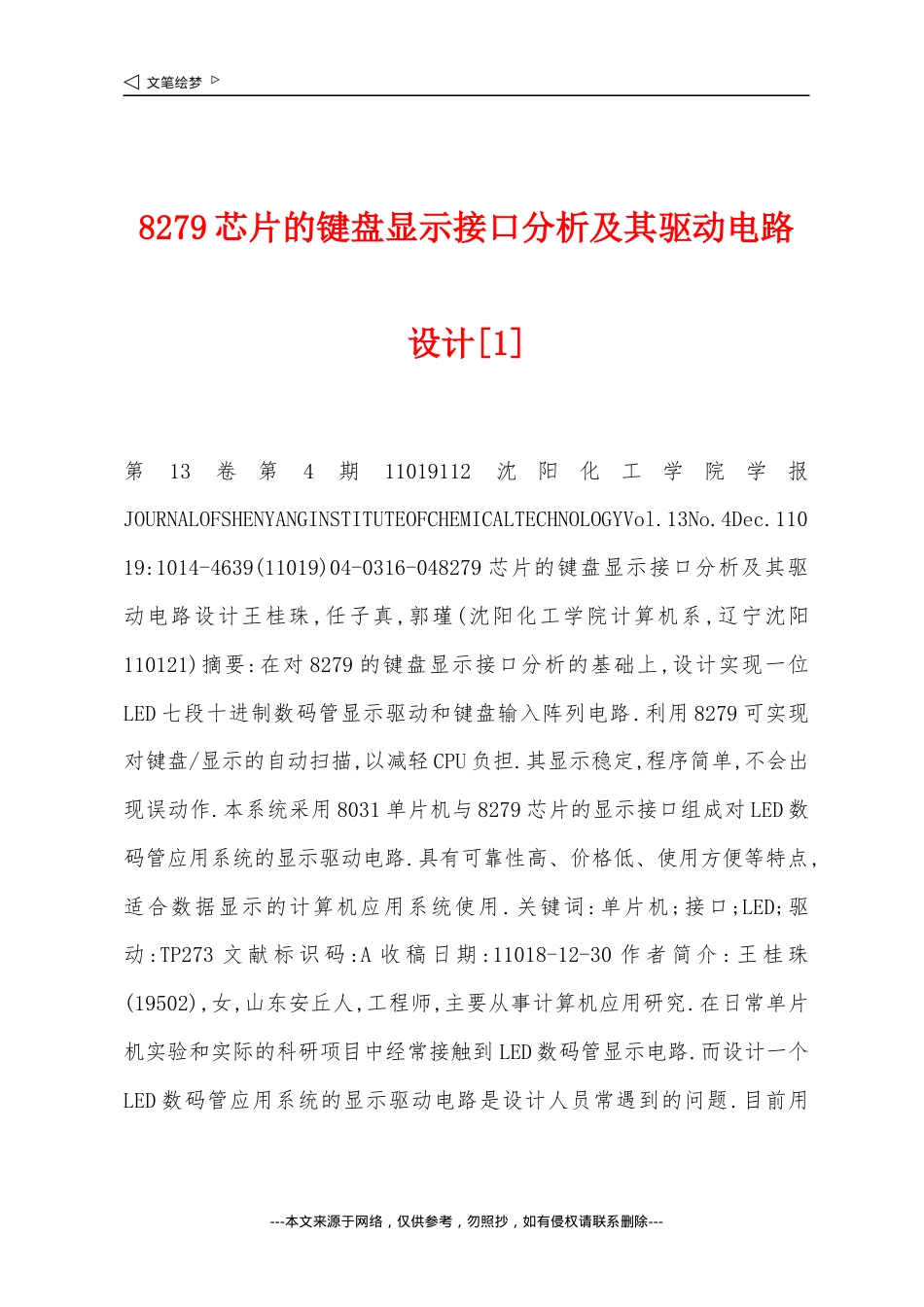

8279芯片的键盘显示接口分析及其驱动电路设计[1]第13卷第4期11019112沈阳化工学院学报JOURNALOFSHENYANGINSTITUTEOFCHEMICALTECHNOLOGYVol.13No.4Dec.11019:1014-4639(11019)04-0316-048279芯片的键盘显示接口分析及其驱动电路设计王桂珠,任子真,郭瑾(沈阳化工学院计算机系,辽宁沈阳110121)摘要:在对8279的键盘显示接口分析的基础上,设计实现一位LED七段十进制数码管显示驱动和键盘输入阵列电路.利用8279可实现对键盘/显示的自动扫描,以减轻CPU负担.其显示稳定,程序简单,不会出现误动作.本系统采用8031单片机与8279芯片的显示接口组成对LED数码管应用系统的显示驱动电路.具有可靠性高、价格低、使用方便等特点,适合数据显示的计算机应用系统使用.关键词:单片机;接口;LED;驱动:TP273文献标识码:A收稿日期:11018-12-30作者简介:王桂珠(19502),女,山东安丘人,工程师,主要从事计算机应用研究.在日常单片机实验和实际的科研项目中经常接触到LED数码管显示电路.而设计一个LED数码管应用系统的显示驱动电路是设计人员常遇到的问题.目前用---本文来源于网络，仅供参考，勿照抄，如有侵权请联系删除---LED数码管组成的微机数字显示系统主要有:CPU扫描式显示系统和用可编程显示接口芯片组成的显示系统两大部分.在CPU扫描式显示系统中又分动态扫描式和静态锁存式2种.CPU动态扫描式系统的优点:接口简单,造价低.缺点:占用CPU时间;静态锁存式优点:接口简单.缺点:电流消耗大.本文介绍的为后者.8279可编程键盘显示器接口芯片具有动态显示驱动电路简单、不占用CPU的时间、可自动进行键盘扫描、与计算机接口方便、编程容易、系统灵活等特点.当今已成为设计计算机应用系统,特别是实时性较高的测控系统的首选器件之一.本文首先对8279的显示接口及有关管脚功能进行分析,然后在此基础上设计一种驱动16位七段十进制数码管数据显示及键盘输入阵列计算机应用系统.18279的键盘显示接口分析8279是一种可编程的键盘显示器接口芯片.芯片各显示接口的管脚和管脚功能如图1所示.DB0～DB7:8位数据总线与系统数据总相连,用CPU和8279间的数据/命令传送.CS:片选信号CS=0时,CPU读写有效,8279被选中.WR:WR=0,CPU控制信号有效,控制8279写操作.A0:数据选择输入线,A=0,CPU读出为数据;A=1,CPU写入数据为命令字,读出数据为状态字.BD:消隐输出线,BD=0有效.在切换显示数据或使用消令时,该信号将显示器熄灭.第13卷第4期11019112沈阳化工学院学报JOURNALOFSHENYANGINSTITUTEOFCHEMICALTECHNOLOGYVol.13No.4Dec.11019:1014-4639(11019)04-0316-048279芯片的键盘显示接口分析及其驱动电路设计王桂珠,任子真,郭瑾(沈阳化工学院计算机系,辽宁沈阳---本文来源于网络，仅供参考，勿照抄，如有侵权请联系删除---110121)摘要:在对8279的键盘显示接口分析的基础上,设计实现一位LED七段十进制数码管显示驱动和键盘输入阵列电路.利用8279可实现对键盘/显示的自动扫描,以减轻CPU负担.其显示稳定,程序简单,不会出现误动作.本系统采用8031单片机与8279芯片的显示接口组成对LED数码管应用系统的显示驱动电路.具有可靠性高、价格低、使用方便等特点,适合数据显示的计算机应用系统使用.关键词:单片机;接口;LED;驱动:TP273文献标识码:A收稿日期:11018-12-30作者简介:王桂珠(19502),女,山东安丘人,工程师,主要从事计算机应用研究.在日常单片机实验和实际的科研项目中经常接触到LED数码管显示电路.而设计一个LED数码管应用系统的显示驱动电路是设计人员常遇到的问题.目前用LED数码管组成的微机数字显示系统主要有:CPU扫描式显示系统和用可编程显示接口芯片组成的显示系统两大部分.在CPU扫描式显示系统中又分动态扫描式和静态锁存式2种.CPU动态扫描式系统的优点:接口简单,造价低.缺点:占用CPU时间;静态锁存式优点:接口简单.缺点:电流消耗大.本文介绍的为后者.8279可编程键盘显示器接口芯片具有动态显示驱动电路简单、不占用CPU的时间、可自动进行键盘扫描、与计算机接口方便、编程容易、系统灵活等特点.当今已成为设计计算机应用系统,特别是实时性较高的测控系统的首选器件之一.本文首先对8279的显示接口及有关管脚...
